IEC 60754 Kabel Pelepasan gas halogen asam konduktivitas asam untuk isolasi dan lapisan selubung kabel dan kabel

IEC 60754 Kabel Pelepasan Gas Halogen Asam Konduktivitas Penguji


Produk memperkenalkan

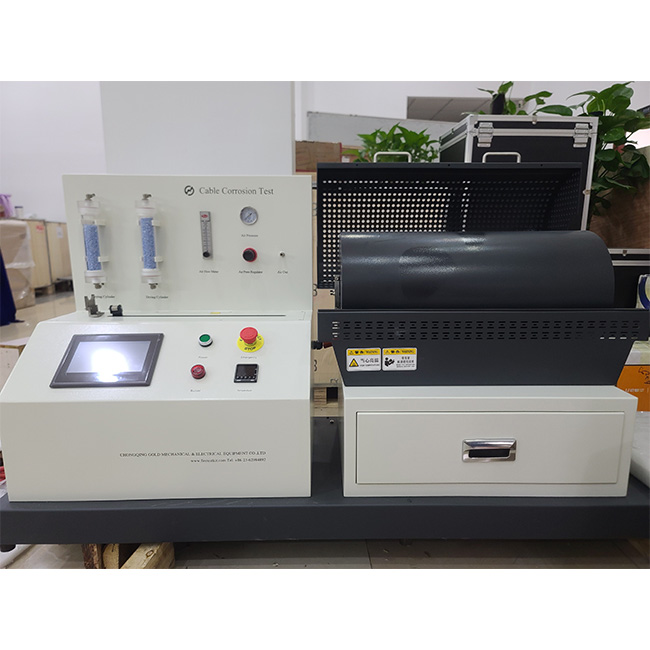

IEC 60754 kawat dan kabel yang dilepaskan gas halogen konduktivitas asam adalah alat presisi yang dirancang untuk mengevaluasi karakteristik gas yang dilepaskan ketika bahan non-logam (seperti isolasi dan selubung) kabel dan kabel dibakar. Ini mematuhi standar internasional IEC 60754-1 dan IEC 60754-2 dan standar yang setara (seperti EN 60754, BS EN 60754, UL 2556). Penguji memverifikasi keamanan api kabel nol-halogen (LSZH) dengan smoke rendah dengan membakar 1g sampel pada 800 ° C (untuk kandungan gas asam halogen) atau 950 ° C (untuk keasaman dan konduktivitas). Perangkat ini mengintegrasikan tungku tabung, sistem pengumpulan gas, meter pH dan meteran konduktivitas, mendukung kontrol suhu otomatis dan perekaman data, dan banyak digunakan dalam pengujian sertifikasi bahan kabel di bidang konstruksi, kereta api, kapal, dll.





Standar

1. Standar IEC 60754
IEC 60754-1: 2011+A1: 2019
Judul: Uji gas berevolusi selama pembakaran bahan dari kabel - Bagian 1: Penentuan kandungan gas asam halogen

Deskripsi: Menentukan peralatan dan prosedur untuk menentukan gas asam halogen (kecuali asam hidrofluorat) yang dilepaskan selama pembakaran bahan kawat dan kabel (berdasarkan polimer atau senyawa terhalogenasi yang mengandung aditif halogen).

Berlaku: Uji kandungan gas asam halogen (dinyatakan dalam mg/g) dari isolasi kabel atau bahan selubung.

Keterangan: Tidak berlaku untuk penentuan asam hidrofluorat (lihat IEC 60684-2).
IEC 60754-2: 2011+A1: 2019

Judul: Tes pada gas berevolusi selama pembakaran bahan dari kabel - Bagian 2: Penentuan Keasaman (dengan pengukuran pH) dan konduktivitas

Deskripsi: Mengevaluasi keasaman dan korosif gas yang dilepaskan selama pembakaran bahan kawat dan kabel dengan mengukur nilai pH dan konduktivitas gas pembakaran yang dilarutkan dalam air.

Aplikasi: Pengujian keasaman (pH ≥ 4.3) dan konduktivitas (≤ 10 μs/mm) bahan kabel asap nol halogen (LSZH).

Catatan: Pengujian dilakukan pada 950 ° C, dibandingkan dengan 800 ° C di IEC 60754-1.


Rentang tes
Penguji cocok untuk bahan dan skenario berikut:

Objek Tes:
Lapisan isolasi, lapisan selubung atau bahan dan kabel berbasis polimer lainnya.

Kabel yang mengandung halogen (klorin, bromin, yodium, dll.) Atau bahan halogen bebas halogen (rokok asap nol halogen, LSZH).

Bahan non-logam (seperti PVC, PE, PP atau senyawa yang mengandung aditif halogen).

Catatan: Tidak cocok untuk menentukan pelepasan asam hidrofluorat dari bahan yang mengandung fluorin (lihat IEC 60684-2).

Area aplikasi:

Verifikasi kinerja kabel Smoke Zero Halogen (LSZH) rendah.

Adegan seperti bangunan, kereta api, kapal, pusat data, dll. Yang membutuhkan keselamatan kebakaran kabel tinggi.

Sertifikasi kabel sesuai dengan standar internasional dan regional (seperti IEC, EN, UL, BS, AS/NZS).

Kondisi tes:

IEC 60754-1: Suhu pembakaran adalah 800 ° C ± 10 ° C, dan kandungan gas asam halogen ditentukan.

IEC 60754-2: Suhu pembakaran adalah 950 ° C ± 10 ° C, dan keasaman dan konduktivitas diukur.

Massa sampel: Biasanya 1g (± 0,005g), yang perlu dicincang atau ditumbuk secara merata.

Indikator kuantitatif dari rentang uji:

Kandungan gas asam halogen (IEC 60754-1): Dinyatakan dalam mg/g, jumlah total gas asam halogen seperti hidrogen klorida (HCl) dan hidrogen bromida (HBR) diukur.

Persyaratan Khas: Kandungan asam halogen dari kabel bebas halogen adalah ≤ 5 mg/g.
Keasaman (nilai pH) (IEC 60754-2): Nilai pH gas pembakaran dilarutkan dalam air.
Persyaratan tipikal: pH ≥ 4.3 (korosif rendah).

Konduktivitas (IEC 60754-2): Konduktivitas gas pembakaran dilarutkan dalam air, dalam μs/mm.
Persyaratan Khas: Konduktivitas ≤ 10 μs/mm.





Konten Uji
Penguji melakukan konten tes berikut sesuai dengan persyaratan IEC 60754-1 dan IEC 60754-2:

1. IEC 60754-1: uji kandungan gas asam halogen
Tujuan: Tentukan jumlah total gas asam halogen yang dilepaskan ketika bahan kabel terbakar (dinyatakan sebagai setara hidrogen klorida, unit adalah mg/g).

Langkah Uji:
Persiapan sampel: Ambil sampel 1g dan potong ke ukuran partikel ≤ 2mm untuk memastikan keseragaman.
Pembakaran: Tempatkan sampel dalam tungku tabung dan bakar pada 800 ° C ± 10 ° C, dan lewati udara kering (laju aliran 0,015 m³/jam hingga 0,03 m³/jam).
Pengumpulan gas: Gas yang dilepaskan oleh pembakaran dikumpulkan melalui botol pencucian gas (mengandung air suling atau cairan penyerapan lainnya).
Analisis Kimia:
Kandungan asam halogen ditentukan oleh titrasi (seperti titrasi perak nitrat) atau kromatografi ion.
Hitung kandungan gas asam halogen (mg/g) yang dinyatakan sebagai setara hidrogen klorida (HCl).

Hasil tes:

Kandungan gas asam halogen (mg/g).
Tentukan apakah material memenuhi standar bebas halogen (biasanya ≤ 5 mg/g).
Persyaratan Peralatan:
Tabung tabung (dipanaskan hingga 800 ° C).
Sistem Pasokan Udara (kontrol aliran yang tepat).
Botol cuci gas dan cairan penyerapan.
Perangkat titrasi atau kromatografi ion.

2. IEC 60754-2: Tes Keasaman dan Konduktivitas

Tujuan: Untuk menentukan keasaman (nilai pH) dan konduktivitas gas yang dilepaskan ketika bahan kabel terbakar untuk mengevaluasi korosifnya.

Langkah Uji:

Persiapan sampel: Ambil sampel 1g dan potong menjadi partikel ≤ 2mm.
Pembakaran: Tempatkan sampel dalam tungku tabung dan bakar pada 950 ° C ± 10 ° C, dan lewati udara lembab (mengandung uap air, laju aliran 0,015 m³/jam hingga 0,03 m³/jam).

Pengumpulan gas: Gas pembakaran dikumpulkan melalui botol pencucian gas (mengandung volume tetap air suling, biasanya 1000 mL).

Pengukuran:

Ukur nilai pH dari solusi menggunakan meter pH.
Ukur konduktivitas larutan (µs/mm) menggunakan meter konduktivitas.

Perhitungan Hasil:

Nilai pH: Catat secara langsung.

Konduktivitas: Dinyatakan sebagai konduktivitas per milimeter panjang sampel (µs/mm).

Hasil tes:

nilai pH (persyaratan tipikal ≥ 4.3).
Konduktivitas (persyaratan tipikal ≤ 10 μs/mm).
Tentukan apakah materi tersebut memenuhi persyaratan korosif yang rendah.

Persyaratan Peralatan:

Tabung tabung (dipanaskan hingga 950 ° C).
Sistem pasokan udara basah (kelembaban kontrol).
Botol cuci gas dan air suling.
meter pH dan meteran konduktivitas (akurasi memenuhi ISO 385 dll.).


Fitur utama:

1. Desain struktural yang dioptimalkan, tata letak yang wajar, operasi yang mudah;

2. Semua selungkup terbuat dari stainless steel;

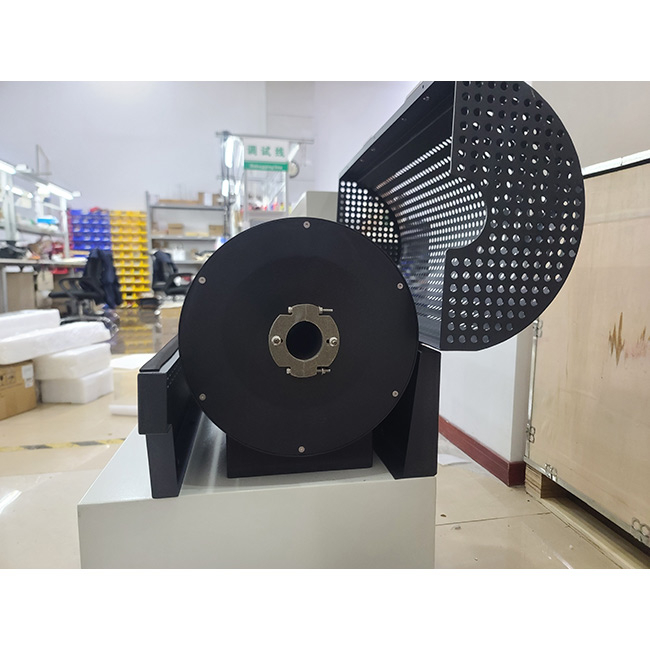

3. Panjang efektif tungku tubular adalah 500 ~ 600mm, diameter bagian dalam adalah 40 ~ 60mm, dan itu
dilengkapi dengan sistem pemanas listrik yang dapat disesuaikan;

4. Dilengkapi dengan termokopel impor Amerika;

5. Ukuran kapal pembakaran adalah 45 ~ 100mm panjang, lebar 12 ~ 30mm, dan kedalaman 5 ~ 10mm;

6. Kisaran perangkat pengukuran konduktivitas adalah 0,01us/mm ~ 100us/mm;

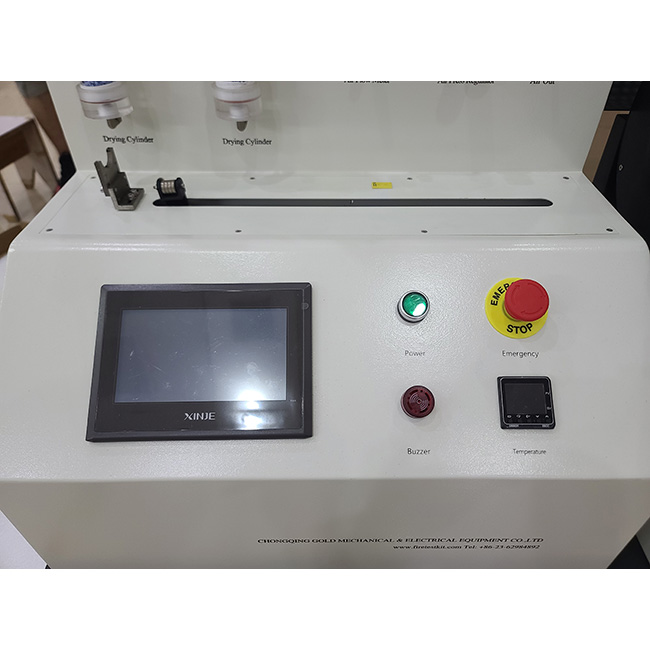

7. Ruang kontrol menggunakan kontrol suhu elektronik untuk mengontrol suhu tubular secara cerdas
perapian;

8. Dilengkapi dengan 2 botol pengumpulan gas

9. Ukuran ruang sampel adalah 1 liter

10. Nilai pH yang dilengkapi dan penguji konduktivitas dengan tampilan elektronik dan elektroda

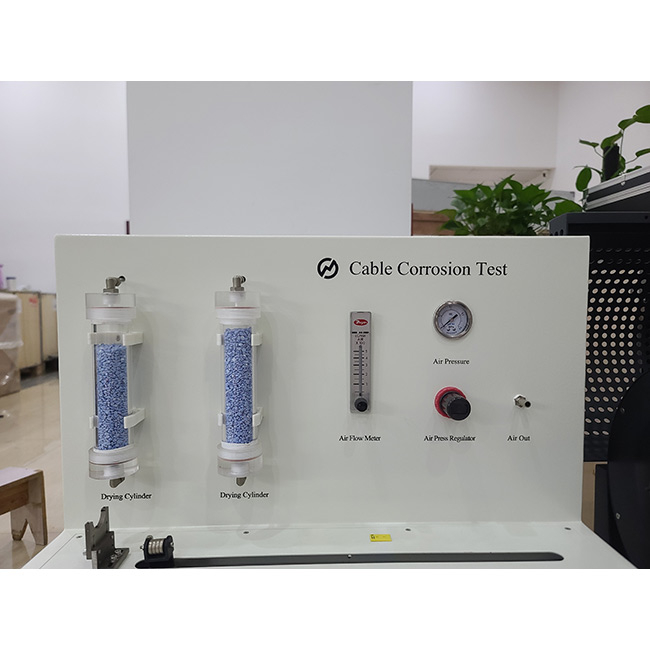

11. Meter aliran udara dan semua pipa silika yang diperlukan untuk mencegah korosi dengan gas. 12. Karbon Aktif (Filtrasi Udara): Saring sumber udara melalui filter

13. Silika Gel digunakan untuk mengeringkan sumber udara;

14. Pipa Pyrex: Pengguna dapat dengan mudah memasukkan sampel ke dalam tabung tungku pyrex untuk melindungi pipa dari kerusakan

15. Sistem Pindah Kapal Pembakaran: Motor secara otomatis menggerakkan perangkat perahu pembakaran; membuat
menguji lebih cerdas;

16. Konversi Mode: Sakelar Konversi Mode (dua metode uji tersedia, IEC 60754-1 & IEC 60754-2)

17. Pengontrol Alarm Suhu: Kontrol suhu di tungku untuk mencegah panas berlebih

18. Timer: IEC 60754-1 atau perangkat IEC 60754-2 untuk mengukur waktu dalam tes

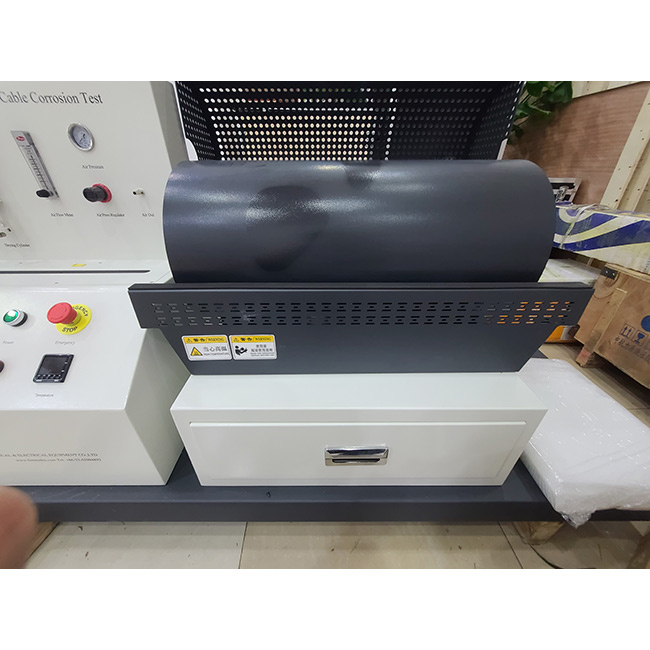

19. Laci: Kotak untuk menyimpan aksesori (seperti meteran konduktivitas, pH meter, dll.)

20 Tampilan Suhu: Menampilkan suhu inti tungku

21. Pengaduk Magnetik Permanen: Pengaduk untuk Mencampur Gas Pembakaran di Wate Distilled

22. Meter Konduktivitas: Instrumen untuk Mengukur Konduktivitas Gas Pembakaran


Spesifikasi:
