Ruang Kepadatan Asap ASTM E662, BS 6401

Ruang Kepadatan Asap ASTM E662, BS 6401

Keterangan:

Prinsip kerja ruang uji kepadatan asap NBS adalah untuk menghitung kepadatan optik spesifik dengan mengukur transmitansi cahaya asap (dalam %) menggunakan sistem optik bawaan ruang uji. Transmisi cahaya minimum biasanya digunakan untuk menghitung DS kepadatan optik spesifik maksimum.

Formulanya adalah: DSMAX = 132LOG10 (100/tmin).

Tmin adalah transmisi cahaya minimum selama pengujian.

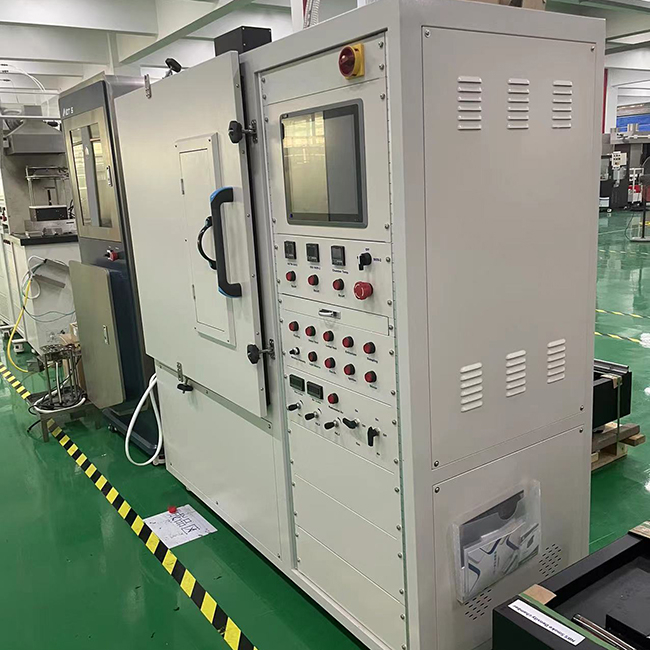

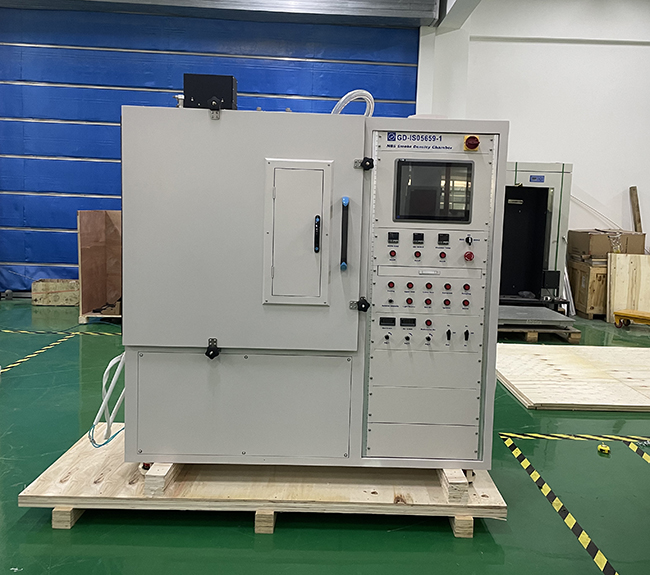

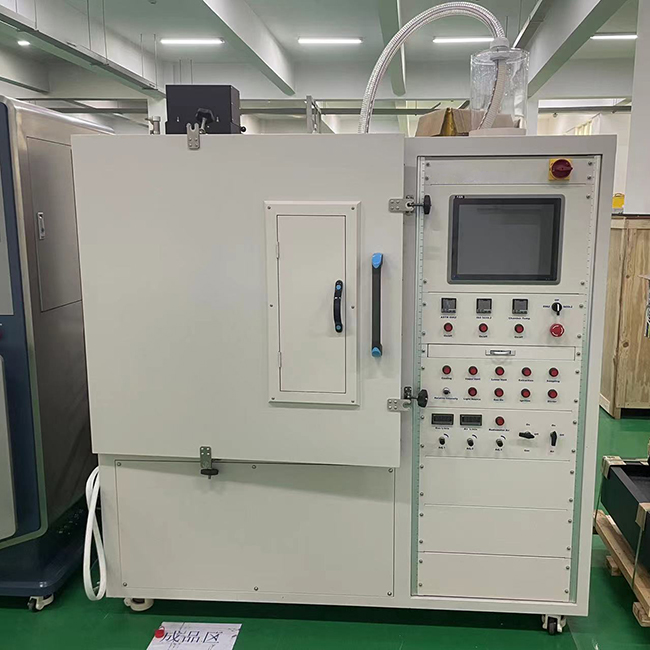

Ruang Uji Kepadatan Asap NBS terdiri dari komponen -komponen berikut:

Ruang uji, dengan dimensi internal 914mm x 914mm x 610mm, memiliki resistensi korosi yang baik.

Sistem pengukuran optik bawaan.

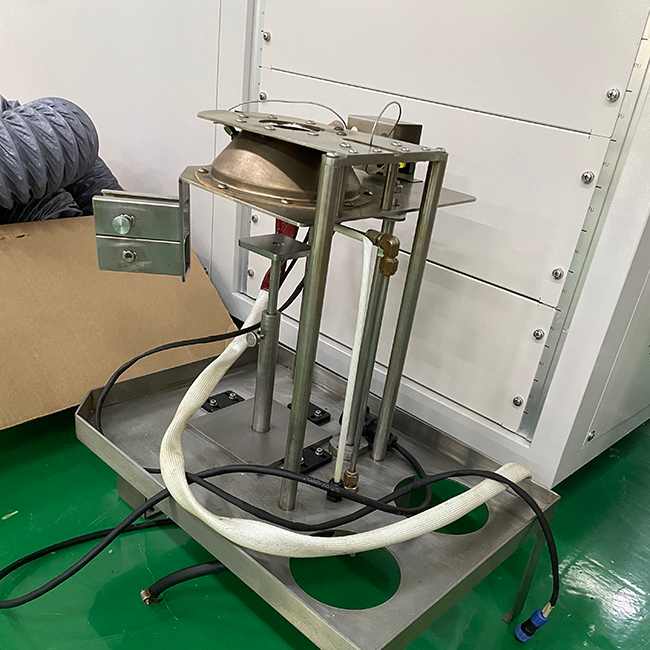

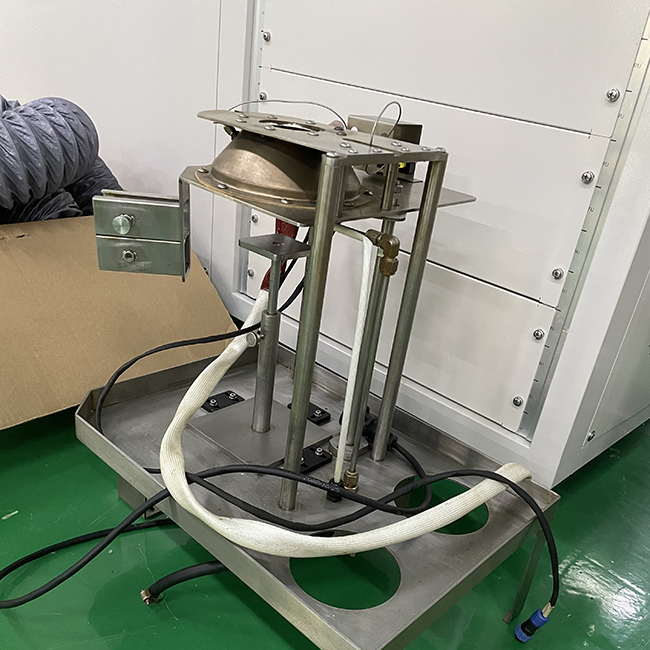

Sumber Panas Radiant.

Sistem Akuisisi Data.

Perangkat lunak operasi.

Dalam uji kepadatan asap, sampel dipasang secara horizontal/vertikal di ruang uji dan permukaan atasnya terpapar ke sumber panas radiasi dari radiasi spesifik (hingga 50 kW/m²). Asap yang dihasilkan dikumpulkan di ruang uji dan atenuasi balok cahaya yang melewati asap diukur dengan sistem pengukuran fotometrik bawaan di ruang uji. Data dan hasil dikumpulkan dan dihitung oleh perangkat lunak.

Fitur Utama:

• Tubuh Terpadu dan Rak Analisis 19 "(Simpan Ruang).

• 17 "Panel Layar Sentuh Jenis PC untuk seluruh kontrol dan pengujian otomatis.

• Gerakan tipe silinder udara untuk memuat sampel atau secara otomatis membuka ke atas/ke bawah  Ventilasi (sangat tahan terhadap polusi dari tes).

• Lapisan ruang uji nyaman dalam pembersihan dan tocchemical yang tahan.

• Kunci dirancang untuk menutup pintu kamar sekaligus.

• Indikasi laju transmisi dan kepadatan asap dengan peningkatan akurasi.

• Kamar lebih dulu sistem untuk memfasilitasi pengujian dengan lebih akurasi.

• Sistem panel blow-out keselamatan untuk melindungi pengguna ketika tekanan meningkat tajam selama pengujian.

• Port, filter yang dipanaskan, dan garis yang dipanaskan untuk mengukur gas beracun.

• Pengukur manometer dengan peningkatan akurasi dengan menggunakan MFC (pengontrol aliran massa) dan DPT (transduser tekanan diferensial) yang memungkinkan uji kebocoran otomatis.

• Sistem pendingin air portabel tanpa perlu air dan pipa ledeng saat menggunakan fluksmeter panas (untuk ISO 5659).

• Sel beban dengan peningkatan akurasi untuk mengukur tingkat kehilangan massa dalam uji ISO 5659.

• Program SB 2005 DAQ (Akuisisi Data) untuk mengontrol penggunaan PC Panel Layar Sentuh.

Hasil tes:

• Informasi Laboratorium

• CI Pengguna

• Kondisi spesimen

• Waktu dari awal tes, t (s)

• Transmisi (%) dan kepadatan optik spesifik, DS

• DS maksimum dan waktu untuk DS maksimum

• Koreksi DS

• Pengaturan rentang saat ini dan posisi filter

• Massa saat ini (g) untuk ISO 5659

Spesifikasi:
