GD-ISO5660
Gold

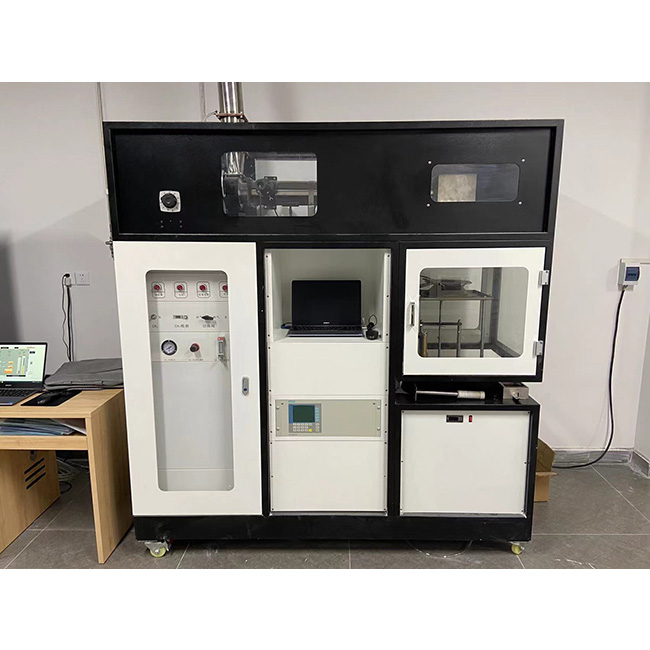

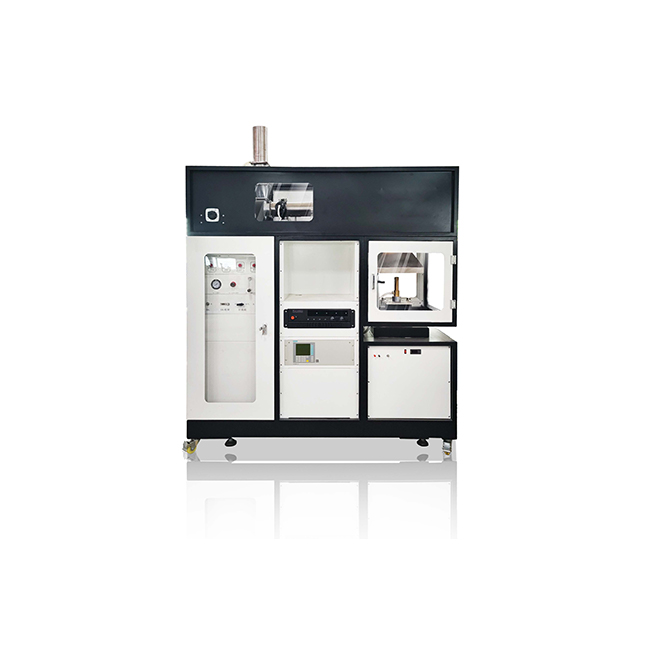

ISO 5660 CONE CALORIMETER
Produk memperkenalkan
Kalorimeter kerucut adalah peralatan pengujian kebakaran canggih yang dikembangkan sesuai dengan Standar Internasional ISO 5660, yang digunakan untuk mengevaluasi karakteristik pembakaran bahan yang terbakar. Ini mensimulasikan tingkat radiasi termal yang berbeda (25 ~ 75 kW/m²) untuk secara akurat mengukur laju pelepasan panas (HRR), laju pembangkitan asap, laju kehilangan massa dan emisi gas beracun (seperti CO, CO2) material. Objek uji termasuk bahan bangunan, interior transit kereta api, bahan kedirgantaraan, geladak kapal, tekstil, kabel dan kabel, dll., Dan banyak digunakan dalam konstruksi, transportasi, furnitur dan bidang lainnya. Instrumen ini dilengkapi dengan pemanas kerucut, sistem pengapian otomatis, penganalisa gas dan sensor penimbangan presisi tinggi untuk memastikan bahwa hasil tes akurat dan andal, sejalan dengan standar internasional seperti ISO 5660-1: 2015, dan merupakan alat penting untuk penelitian kinerja kebakaran dan sertifikasi produk.
Standar
ISO 5660-1: 2015
Judul: Tes Reaksi-ke-Kebakaran-Pelepasan Panas, Produksi Asap dan Tingkat Kehilangan Massa-Bagian 1: Laju Pelepasan Panas (Metode Kalorimeter Kerucut) dan Laju Produksi Asap (Pengukuran Dinamis)
Konten: Bagian ini menentukan metode pengujian untuk mengukur laju pelepasan panas, laju produksi asap dan laju kehilangan massa bahan pada tingkat radiasi termal tertentu menggunakan kalorimeter kerucut. Tes ini didasarkan pada prinsip konsumsi oksigen (sekitar 13,1 mJ/kg energi dilepaskan untuk setiap kg oksigen yang dibakar).
Pembaruan: Dibandingkan dengan versi 2002, versi 2015 menambahkan pengukuran asap (termasuk persyaratan untuk analisis CO dan CO2), metode untuk menangani spesimen khusus (seperti bahan yang terlalu melengkung, cair atau kurang dari 6mm tebal), dan ketentuan yang berbeda untuk kalibrasi instrumen.
Uji konten produk
Uji kalorimeter ISO 5660 CONE berlaku untuk berbagai bahan dan produk. Ini terutama digunakan untuk mengevaluasi perilaku pembakaran mereka dalam kebakaran dan banyak digunakan dalam konstruksi, angkutan kereta api, penerbangan, kapal, furnitur, tekstil, dan bidang lainnya. Ruang lingkup produk yang diuji termasuk tetapi tidak terbatas pada kategori berikut:
Bahan bangunan
Kayu: Kayu solid, kayu lapis, papan serat, dll.
Plastik: PVC, poliuretan, polietilen, dll.
Komposit: Plastik yang diperkuat serat kaca, panel sandwich, dll.
Pelapis dan bahan perawatan permukaan: Pelapis tahan api, pelapis dekoratif.
Bahan isolasi: plastik busa, wol mineral, wol kaca, dll.
Panel dinding dan bahan lantai: karpet, kulit lantai, lantai laminasi, dll.
Persyaratan: Permukaan sampel harus rata, ukurannya biasanya 100 mm × 100 mm, dan ketebalannya kurang dari 50 mm; Jika ketebalannya kurang dari 6 mm, substrat yang sebenarnya harus dilampirkan untuk mencapai ketebalan 6 mm. Tes lengkap membutuhkan 12 sampel, yang diuji pada tingkat radiasi yang berbeda (25, 35, 50, 75 kW/m²), dengan 3 sampel per level.
Bahan transit kereta api
Bahan Interior: Kursi, lantai, panel dinding, langit -langit, dll.
Kabel dan kabel: Lapisan isolasi, bahan selubung.
Standar Aplikasi: Seperti EN 45545-2 (Standar Perlindungan Kebakaran Transit Kereta Api EU), menggunakan nilai Marhe untuk mengevaluasi kinerja kebakaran.
Bahan Aerospace
Interior pesawat: kain kursi, partisi, bahan sekat, dll.
Standar: Memenuhi persyaratan FAA (Administrasi Penerbangan Federal) atau AITM (Airbus), yang sering digunakan dalam kombinasi dengan ASTM E1354.
Bahan kapal
Bahan dek dan kabin: Temui IMO (Organisasi Maritim Internasional) Standar Terkait.
Tekstil dan furnitur
Tekstil: tirai, karpet, bahan dekoratif kain, dll.
Tambalan furnitur: busa, serat pengisian, dll.
Standar: seperti GB/T 14645, NFPA 701, dll., Diuji dalam kombinasi dengan ISO 5660.
Kabel dan kabel dan produk elektronik
Bahan isolasi: Bahan polimer yang digunakan untuk kabel dan kabel.
Standar: seperti GB/T 18380, ECE R118 (Interior Otomotif).
Bahan lainnya
Bahan Pengemasan: Kardus, Plastik Busa, dll.
Bahan Industri: Karet, Bahan Penyegelan, dll.
Bahan Khusus: Bahan yang mudah dilelehkan, keriting atau menyusut memerlukan perawatan khusus (seperti menggunakan kawat mesh atau kertas pembungkus palet aluminium).
Parameter utama:
1. Kerucut radiasi: Daya pemanas 5kW, intensitas radiasi: 100kW/m2, dilengkapi dengan tiga termokopel untuk mengukur suhu.
2 Lapisan Pelindung Radiasi: Terbuat dari bahan yang tidak mudah terbakar, dengan ketebalan total tidak melebihi 12mm;
3 Kontrol Radiasi: Sistem kontrol radiasi dapat disesuaikan dengan benar untuk menjaga suhu termokopel kerucut radiasi dikendalikan pada ± 10 ℃ dari nilai yang telah ditetapkan;
4 Peralatan Penimbangan: Impor Saldo Elektronik Presisi Tinggi, Berat 500g, Resolusi 0,01G;
5 Sampel bingkai pemasangan: Terbuat dari baja tahan karat, pelat terbuka persegi, bukaan atas adalah 106mmx106mm, kedalamannya 25mm, dan ketebalannya 2.4mm;
6 Bingkai Posisikan: Kotak persegi yang terbuat dari baja tahan karat 1,9mm tebal, ukuran bagian dalam kotak persegi adalah 111mm, tingginya 54mm, dan bukaan untuk permukaan uji adalah 94mmx94mm

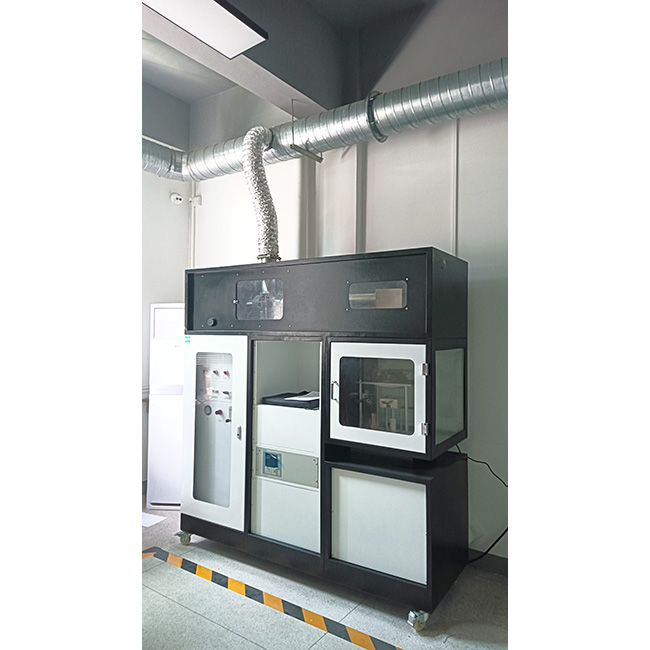

7 Sistem Knalpot: Terdiri dari kipas sentrifugal, tudung asap, asupan udara dan pipa knalpot kipas, dan flowmeter lubang
8 Perangkat Pengambilan Sampel Gas: Pompa pengambilan sampel, filter asap, perangkap dingin dehumidifikasi, koefisien bypass kosong, filter kelembaban, filter CO2.
9 Ignitor: Penyala percikan listrik digunakan untuk pengapian eksternal.
10 Timer Pengapian: Resolusi Nilai Jelas: 0.1S, Kesalahan Waktu: 1s/1n
11 penganalisa gas dan komponen utama semuanya diimpor.
12 02 Analyzer (C0 adalah opsional, biaya tambahan)
13 Papan Presisi Tinggi, Komputer, dan Tampilan LCD 8,4 inci dengan 64, beberapa opsi antarmuka komunikasi seperti TCP/IP dan RS-232
14 Pengukuran Oksigen: Pengukuran Oksigen Paramagnetik
14.1 Kisaran Pengukuran: 0-25%
14.2 Sertifikasi: Sertifikasi CE, EN 50081-1, EN50082-2
14.3 Catu Daya: 220VAC, 48 ~ 63Hz, 37W
14.4 Level Perlindungan: IP 20
14.5 Berat: Sekitar 13 kg
14.6 Tekanan gas sampel: Menggunakan gas referensi eksternal, 800 ~ 1200hpa; Menggunakan pompa referensi internal, tekanan udara ± 50hpa
14.7 Sampel Aliran Gas: 0,3 ~ 1 liter / menit
14.8 Sampel Gas Suhu: 5 ~ 50 ℃
14.9 Sampel Kelembaban Gas: <95% Kelembaban Relatif
14.10 Waktu Pemanasan: 2 jam
14.11 Waktu Respons: 3,5 detik
14.12 Waktu Peluruhan: 0 ~ 100 detik dapat disesuaikan
14.13 Waktu mati: sekitar 0,5 ~ 2,5 detik
14.14 Waktu Pemrosesan Sinyal Internal: <1 detik
14.15 Nol Drift: <0,5% kisaran minimum/bulan
14.16 Nilai Pengukuran Drift: <0,5% kisaran/bulan pengukuran
14.17 Kesalahan pengulangan: <1% kisaran/bulan pengukuran
14.18 Kesalahan Linearitas: <1% kisaran/bulan pengukuran
14.19 Fluktuasi Sinyal Output: <± rentang minimum 0,75%
14.10 output relai: 6, 24V AC/DC, 1A, mengambang, dapat dipilih secara bebas
14.21 Input Analog: 2, 0/2/4 ~ 20mA, dikoreksi untuk interferensi silang
14.22 Input Biner: 6, 24V, mengambang, dapat dipilih secara bebas
14.23 Port Komunikasi Serial: Rs 485
14.24 Suhu sekitar: Operasi, 5 ~ 45 ℃; penyimpanan dan transportasi, -30 ~+70 ℃
15 karbon dioksida CO2 Analyzer: Pengukuran kontinu menggunakan penganalisa inframerah non-dispersif NDIR. (Opsional, biaya tambahan)
15.1 Kisaran Pengukuran: 0 ~ 10%;
15.2 Akurasi Pengukuran: ± 0,1%;
15.3 Waktu Tanggapan: <6.5s;
15.4 pengulangan: <± 1%
15.5 Nol Drift: ≤2%/minggu
15.6 Range Drift: ≤2%/minggu
15.7 penyimpangan linier: <± 1%
16 Carbon Monoxide Co Analyzer: Pengukuran kontinu menggunakan penganalisa inframerah non-dispersif. (Opsional, biaya tambahan)
16.1 Kisaran Pengukuran: 0 ~ 5%;
16.2 Waktu Tanggapan: <7.0s
16.3 Pengulangan: <± 1%
16.4 Nol Drift: ≤2%/minggu
16.5 Range Drift: ≤2%/minggu
16.6 Deviasi Linier: <± 1%
17 Sistem akuisisi data dapat mengumpulkan dan merekam data uji seperti konsentrasi oksigen, konsentrasi karbon dioksida, suhu, laju pelepasan panas, massa
tingkat kerugian, dll., Dan dapat disimpan;
18 Komputer: Satu.
19 Sistem Pengolahan Gas Buang: Mengadopsi sistem pembuangan yang kuat. Mesin ini dilengkapi dengan kipas angin yang kuat. Ketika tes selesai, mulailah sistem kipas angin untuk melepaskan gas buang di luar ruangan untuk pemurnian untuk memenuhi standar emisi nasional.
